西門子plc的普通定時器的定時精度較差，點擊兩次10.2對應的小方框，OB40被允許執行如果需要高精度的翅時，可以使用西門子plcs7300CPU316延時中斷組織塊OB。用SFC2“SRT_DINT”啟動延時中斷， 延遲時間為1~60000ms，間到時觸發中斷， 調用SFC 32指定的OB。CPU316及以下的CPU只能使用OB 20。

　1、硬件組態

　　用新建項目向導生成一個名為“OB 20”的項目，西門子plcCPU模快的型號為CPU316-2DP打開硬件組態工具HW Config， 將硬件目錄中名為I4xNAMUR， Ex”的4點DI模塊插入4號槽，自動分配的DI模塊的字節地址為0.雙擊該模塊，打開它的屬性對話框(見圖)。用復選框啟用硬件中斷，設置10.0產生上升沿中斷。

　2.程序設計

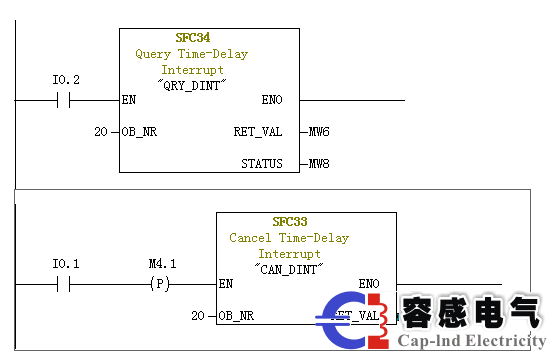

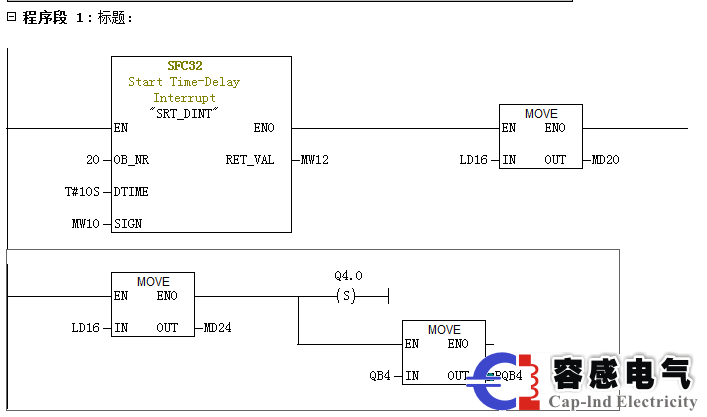

　　在OBI中調川SFC 34“QRY_DINT”米查詢延時中斷的狀態字STATUS(見圖) ，查詢的結果保存在MW 8， 其低字節為MB 9.OB_NR是延時中斷OB的編號， RET_VAL為SFC執行時的錯誤代碼，為0時無錯誤。在延時過程中， 可以用10.1調用SFC 33“C AND INT”米取消延時中斷過程。在的上升沿觸發硬件中斷， CPU調用OB 40， 在OB 40中調用SFC32“SRT_DINT”啟動延時中斷(見圖) ， 延時時間為10s。從LD 12開始的8B臨時局剖變量是調用OB 40的日期時間值， 用MOVE指令保存其中的后4個字節LD 16。10S后延時時間到，CPU調用SFC32指定的OB20。在OB20中用MOVE指令保存調用OB20的日期時間值后4個字節。同時將Q4.0置位，并通過PQB4立即輸出?？梢杂肐0.2將Q4.0復位。

　　仿真實驗

　　打開仿真軟件PLCSIM，將程序和組態軟件信息下載到仿真PLC.切換到RUN-P模式是，M9.4馬上變為1狀態，表示已經下載到CPU中。

　　執行PLCSIM的菜單命令“Execute”-“Trigger Error OB”-“Hardware Interrupt(OB40-OB47)”，在“Hardware Interrupt OB(40-47)”對話框中，輸入模塊的起始字符0和模塊內的位置地址0.單擊“Apply”按鈕，I0.0產生硬件中斷，CPU調用OB40，M9.2變為1狀態，表示正在執行SFC32啟動的時間延時。

　　在SIMATIC管理器中生成變量表，單擊工具欄上的監視按鈕，啟動監控功能。MD20是在OB40中讀出的BCD格式的時間值，后1位為星期的代碼，5表示星期4，10s的延時時間到時，CPU調用OB20,M9.2變成0狀態，表示延時結束時。OB20中的程序將Q4.0置為1狀態，并且用MOVE指令立即寫入DO模塊?？梢杂肐0.2復位Q4.0。在OB20中保存在MD4的當前值為25分19秒643毫秒，與OB40中保存的時間值相減，可知定時精度是相當高的。

　　在延時過程中用仿真軟件將I0.1置位1，M9.2變為00狀態，表示OB20的延時被取消，定時時間到不會調用OB20
