在現在的自動化控制的工作中，西門子觸摸屏組態軟件flexible組態文本域與IO域是們工作中經常應用的一種顯示方式，下面為大家介紹機電，希望對大家有用。

　　生成與組態文本域

　　1.生成與組態文本域

　　將工具箱中標有“A”的文本域圖標拖放到畫面上，默認的文本為“Text”。選中生成的文本域， 打開屬性視圖中的“常規”對話框， 在右邊的文本框中輸入文選中屬性視圖左邊窗口的“外觀”組，可以在右邊窗口修改它的文本的本“液位設定值”。

　　“邊框”域中的“樣式”選擇框可以選擇“無”(沒有邊框)和“實心”(有邊框)，還可以設置邊框的寬度和顏色，用復選框設置是否有三維效果。

　　“布局”的設置與按鈕的基本上相同，還可以設置四周的邊距。觸摸屏“文本”的設置與按鈕的基本上相同，還可以用“方向”選擇框設置文本域是水平放置或垂直放置。

　　選中畫面上生成的文本域，執行復制和粘貼操作，將生成的文本域的文字改為“液位測量值”，沒有邊框。

　　2.生成與組態IO域

　　I/0域有3種模式：

　　1)輸出域：用于顯示變量的數值。

　　2)輸入域：用于輸入要傳送到西門子PLC的數字、符號， 將輸入的數值保存到指定的變量中。

　　3) 輸入/輸出域：同時具有輸入和輸出功能， 操作員可以用它來修改PLC中變量的數值， 并將修改后西門子PLC中的數值顯示出來。

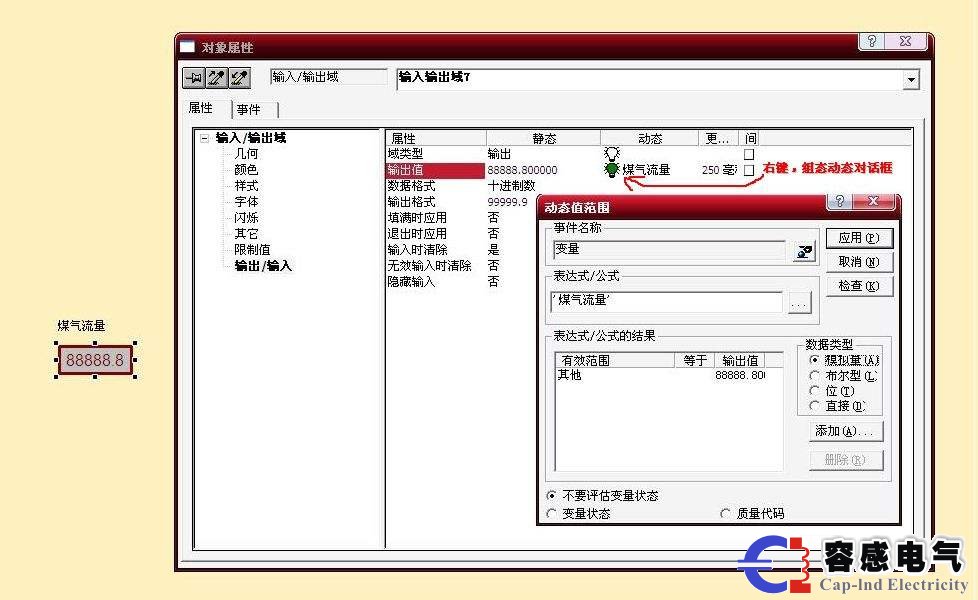

　　將工具箱中的IO域圖標拖放到畫面上，選中生成的IO域后，選中屬性視圖左邊窗口的“常規”組，用“模式”選擇框設置IO域為輸入域，連接的變量為“液位設定值”。

　　在“格式”域，顯示類型為默認的“十進制”，“格式樣式”被自動設置為999(3位整數)。

　　IO域?qū)傩砸晥D中的“外觀”、“布局”和“文本”的參數設置與文本域的基本上相同。

　　選中畫面上生成的IO域，執行復制和粘貼操作，將新生成的IO域放置好后選中它，在屬性視圖的“常規”對話框，設置該lO域連接的變量為“液位實際值”，模式改為輸出，沒有邊框，其余的參數不變。在兩個IO域的右邊，生成文本域“%”.
