　　一、簡述

　　小型垃圾車通過液壓系統和運行控制系統完成了整個垃圾壓縮和裝卸過程。有些是直接操作的液壓手動閥，有些是由繼電器組成的電子控制操作箱。對垃圾車來說，繼電器控制電路的意外故障是不可避免的。安全、可靠和方便都會產生影響。介紹了如何利用小型plc對壓縮垃圾車進行控制以實現運行過程。

　　二、壓縮式垃圾車結構

　　1、壓縮式垃圾車基本結構分析

　　壓縮后的垃圾車在汽車的第二底盤上進行了改進。它主要由推板(垃圾驅動機構)、滑架、汽車底盤、滑板和刮板(包裝壓縮機構)以及傾卸裝置組成。

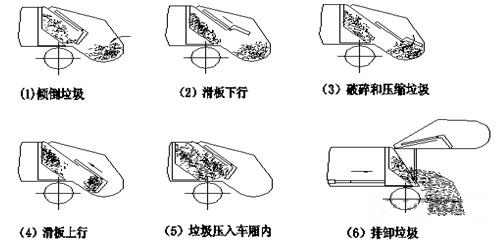

　　工作流程如圖1所示。

　　圖1

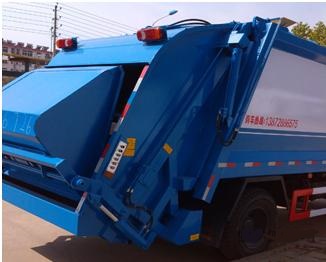

　　接下來，我們根據圖1描述了緊湊型垃圾車的垃圾裝卸過程。如圖1(1)所示，垃圾被傾倒到裝填斗中。如圖1-2所示，操作刮刀打開操作液壓手柄，刮刀打開;操作滑塊沿液壓手柄向下滑動，滑塊向下滑動。如圖1-3所示，滑板滑下垃圾桶底部，操作鏟運機刮取液壓手柄，用鏟運機將垃圾粉碎，垃圾被壓縮。如圖1-(4)所示，滑座上的液壓手柄被滑板刮傷。圖1(5)鏟運機和推鏟擠壓垃圾。如果有更多的垃圾，可以重復，直到垃圾完全填滿。安裝在垃圾桶中。圖1-(6)操作手柄，提升氣缸推動垃圾包裝，打開垃圾箱后蓋;操作鏟子液壓手柄，推動鏟子推動垃圾。如圖2所示，它是壓縮垃圾車包裝的物理圖。控制面板安裝在填料兩側，便于操作人員觀察和操作。

　　圖2壓縮式垃圾車填料

　　2.液壓系統

　　　壓縮垃圾車的液壓、氣動系統由油箱、液壓泵、液壓閥組、氣閥組、液壓缸、壓力繼電器、壓力表等組成。

　　壓縮后的垃圾車的裝載機執行器由刮刀缸、滑動缸和卸載缸驅動水桶上下運動。在加載模式下，操作刮刀的手動閥，刮刀驅動刮刀打開，然后操作滑動滑動手動閥，滑動缸驅動滑動;再次，刮刀手動閥，刮刀，當垃圾被擠壓和刮擦后，刮刀驅動缸充分延伸;然后操作滑動閥，滑動缸驅動滑板滑動，通過刮刀滑動板刮擦垃圾進入車身。傳統的手動閥門操作非常費力。當需要裝載大量垃圾時，刮刀和滑板需要持續工作。手動操作液壓閥門極為不便，容易出錯，且存在不安全因素。因此，液壓plc控制系統實現了自動控制，有效提高了壓縮垃圾車的工作能力、操作靈活和安全性。

　　三、電控系統設計

　　1.控制要求分析

　　壓縮式垃圾車操作分為兩部分，即裝卸。在裝載作業時，操作員首先選擇駕駛室中的操作模式，然后在后裝載器的任一側操作。在操作過程中，您可以選擇向上或向下操作鏟斗，您可以在手動或自動模式下操作刮刀和滑動。滑板刮刀操作允許單個和連續循環。卸載作業時，操作員可以直接在車內選擇工作模式，可以直接打開或關閉門推鏟或收縮。無需下車。為了電氣控制可靠性，氣動執行器用于驅動手動閥門驅動。在調試期間或電子控制失敗時也可以使用手動操作。兩個側閥安裝在五個手動閥的一側，每個氣缸由相應的三位四通閥控制。

　　2. PLC I/O信號分析和PLC選擇

　　首先，由于車輛電源為24伏蓄電池，控制器中的PLC電源為直流24伏，整個控制系統需要6個輸入信號和4個輸出信號。操作室空間小，控制器合理設計，安裝在司機操作舒適的地方。根據實際情況選用臺灣永宏P(guān)LC，內置1個RS232通訊端口;該機型結構緊湊，可安裝在小型控制箱中。控制箱可方便地安裝在司機室操作面板上，操作方便。綜合以上，編制了plc控制系統I/O點表，如表1所示。

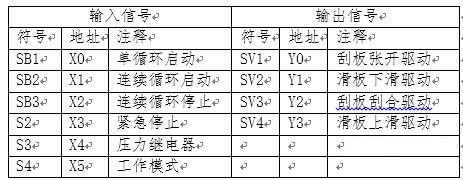

　　表1 PLC控制輸入和輸出信號分配表

　　如圖3所示，它是垃圾車操作箱。面板刻有鋁合金，永不磨損。按鈕盒防水防塵，提高了設備??操作的可靠性。

　　圖3填充操作框

　　3. 永宏P(guān)LC控制電路設計

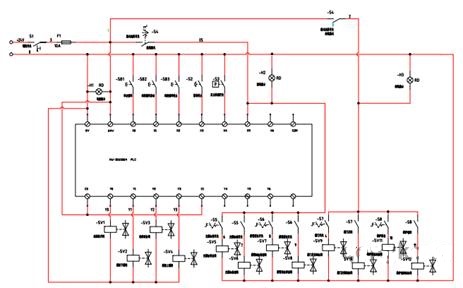

　　主電源開關使用鑰匙開關。為了控制系統的電氣安全性，選擇10A熔斷器保護電路以防止電磁閥短路并損壞電路的關鍵部件。設計了電源指示燈(紅色)，負載指示燈(綠色)和空閑指示燈(綠色)。永宏plc電氣控制的示意圖如圖4所示。

　　圖4 電氣控制電路圖

　　4.控制程序設計

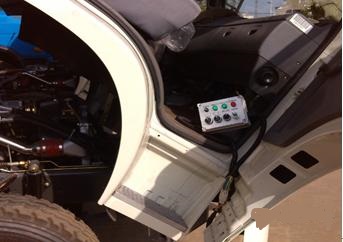

　　根據plc控制系統的設計要求和電圖，采用永宏plc編程軟件編寫plc程序。如圖1所示。如圖5所示，車輛控制器安裝在司機的房間內，以便于司機在卸貨作業期間直接操作。

　　圖5控制器汽車線束的安裝和調試

　　四、總結

　　目前，壓縮垃圾車是我國生活垃圾集中運輸?shù)闹饕l(wèi)生設備之一。采用永宏plc作為控制器，垃圾自動收集和壓縮裝載得到有效控制，提高了plc控制系統的穩定性，提高了工人的勞動效率，降低了產品的維護成本，該系統不斷進行升級和升級，并得到大量生產、安裝和使用，提高了特殊蒸汽產品的競爭力。
