西門子S7-300PLC是鋼廠污水處理系統中常用到的污水處理plc控制系統,幾乎所有鋼廠的生產過程都需要水。水用于冷卻設備部件，產品，副產品和其他介質，如潤滑油等。它還用于洗滌產品或含有煙塵，在鋼板表面剝離氧化鐵皮，制粒冶金渣和輸送材料，制備酸洗液和乳液等。溶液，以及蒸汽等的生產。對水的需求相對較大，迫切需要自動化。使用自動plc控制系統的鋼鐵廠的水回收率約為95%，個別工廠甚至高達97%~98%。

　　在鋼鐵廠節水的主要方法是:

　　1提高水的循環利用率。

　　2增加中水回用量，根據不同水質設備的不同水質要求，根據水質要求水平，反復使用。

　　3改革冷卻過程。在冶金爐中使用汽化冷卻不僅可以節約用水，還可以延長冷卻部件的使用壽命，并全面利用余熱。

　　4不使用水或更少水的生產過程，如使用干淬火，干法除塵而不是濕式除塵的焦化廠，可以節約用水。

　　5加強管理和維護，消除漏水和浪費，安裝測量?jī)x器和調節控制裝置，控制用水量。

　　由于某些原因，鋼鐵廠的水處理過程無法公布。本文將重點介紹電氣控制部分。

　　一、工藝流程圖

　　鋼廠水處理工藝流程圖如下：

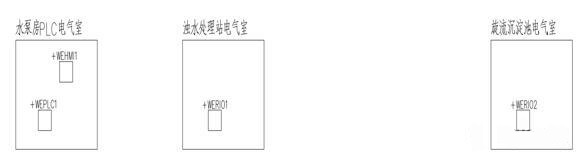

　　二、電氣柜的分布圖

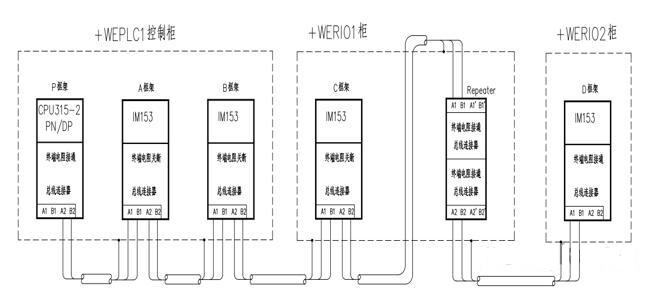

　　PROFIBUS網絡接線圖

　　P幀是主站，A，B，C和D是子站，并且中繼器中繼器(REPEATER)是網絡物理層之上的連接設備。適用于兩種相同類型網絡的互連。主要功能是通過重傳或轉發數據信號來增加網絡傳輸?shù)木嚯x。

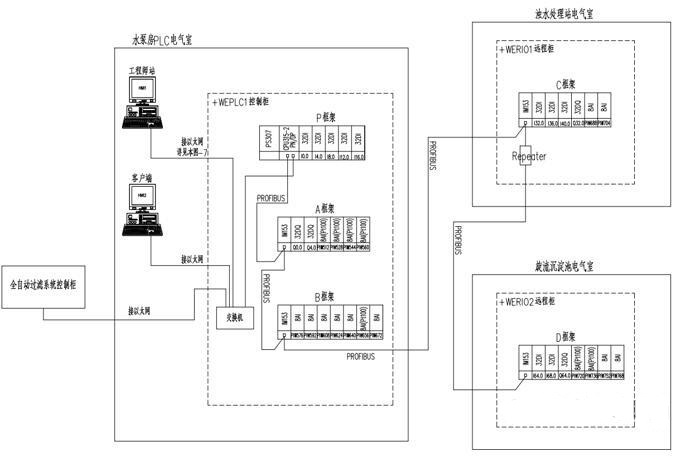

　　西門子plc系統配置圖　　

　　三、部分電氣元件

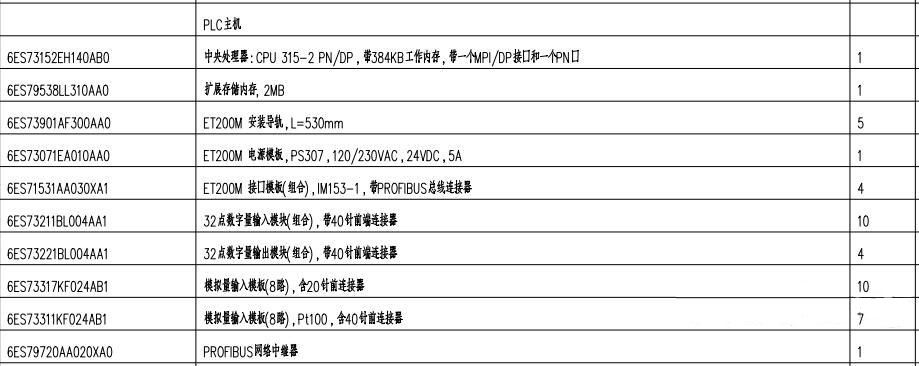

　　1)西門子S7-300PLC主機

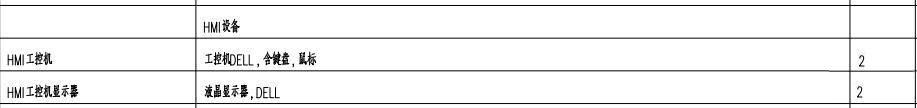

　　2)HMI設備

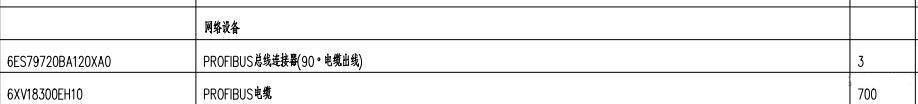

　　3)網絡設備

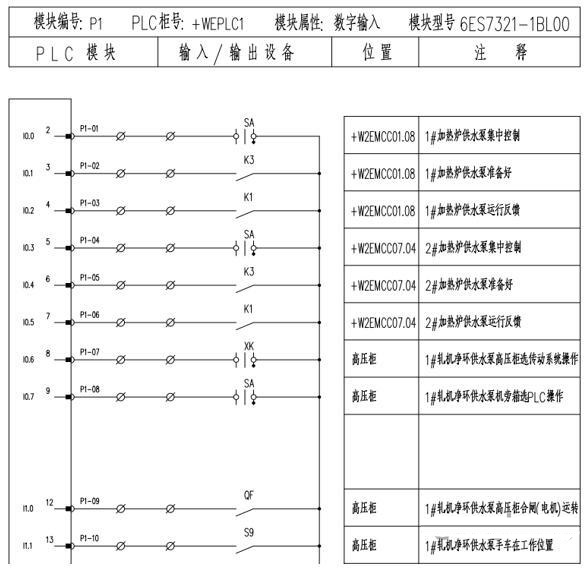

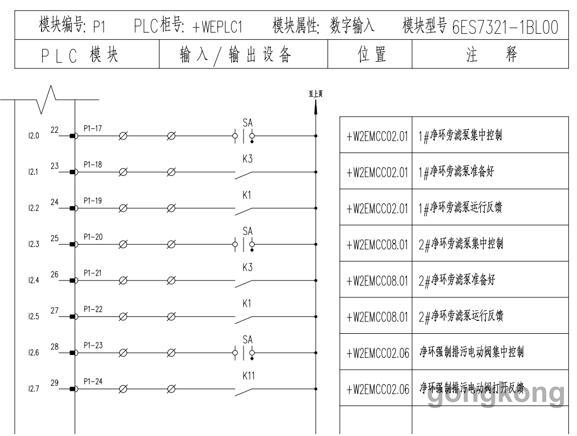

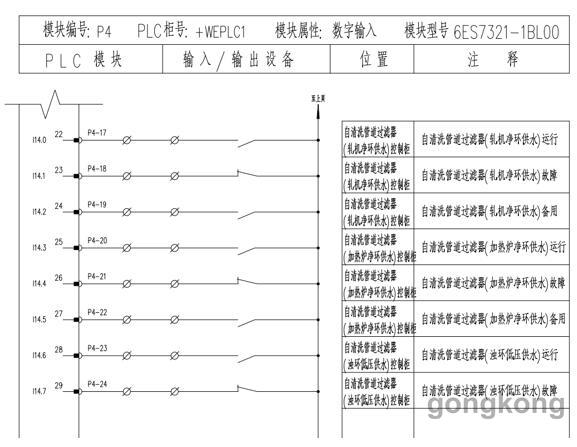

　　四、部分西門子S7-300PLC電氣圖紙

　　五、現場部分程序

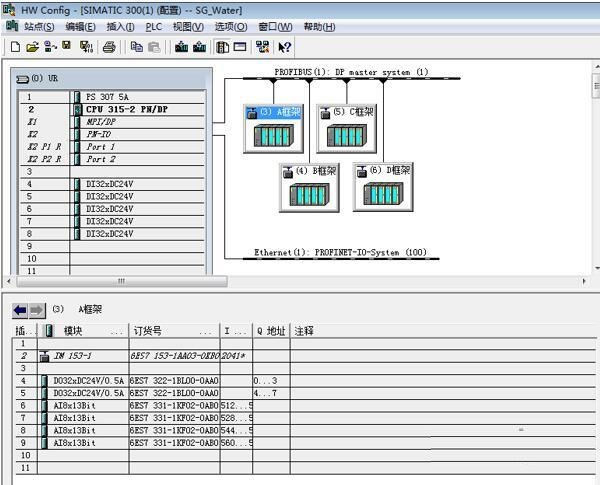

　　現場PROFIBUS現場配置，可以直接在觸摸屏上顯示主站的配置，當用鼠標點擊變電站時，也會顯示變電站的配置

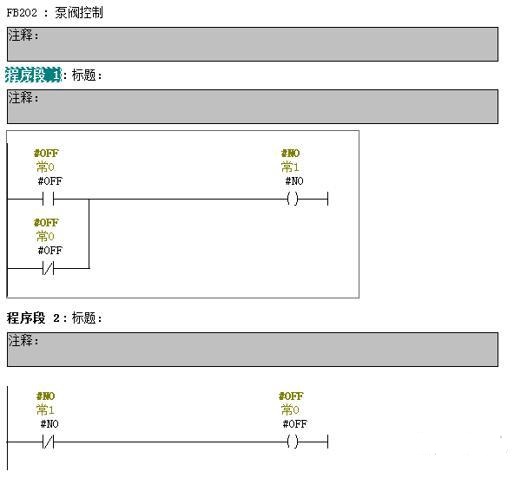

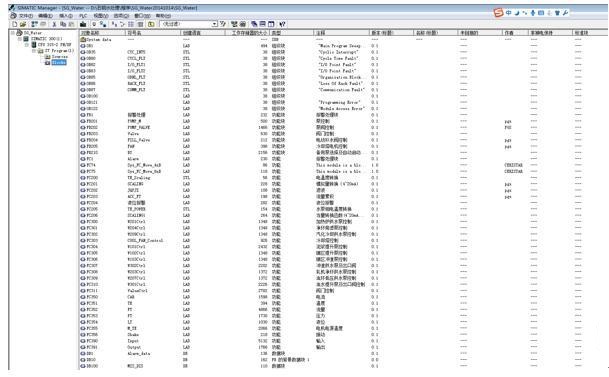

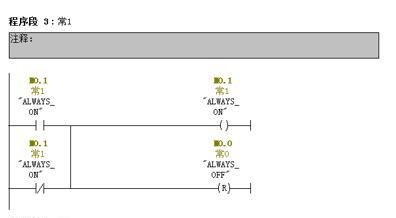

　　部分組織塊，功能塊等

　　調試過程中遇到的問題及解決辦法：

　　根據水處理過程完成圖紙和程序。后來，現場程序根據實際情況進行了修改，但當時最麻煩的問題是DP網絡配置問題，而DP站根本無法通信，即通信距離。更遠的地方，我需要逐個查看插頭，直到我發現原來最后一個工作站的DP連接器的DIP開關沒有為OFF-ON，并且撥號開關從OFF移到ON。溝通順暢。溝通已開啟。

　　六、總結

　　該項目選擇西門子S7-300PLC S7-315PN/DP型號的原因，它有兩個接口，支持PROFIBUS和以太網通訊協議，DP接口連接到水處理系統的變電站，PN接口可以通過開關和中型控制室主機。如果大家有這方面需求,請咨詢?nèi)莞须姎?歡迎來電。
