西門子plc1500通過采集設備(RS485等)與創恒GPRS DTU設備連接，利用創恒云平臺實現西門子plc數據的遠程監控以及與主機組態王組態軟件的連接。

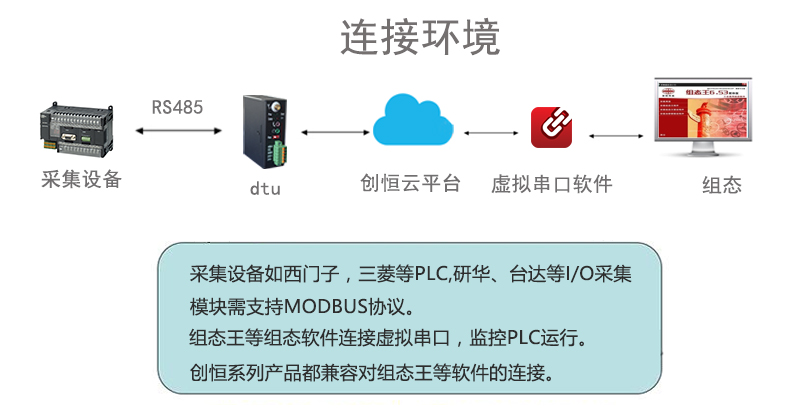

　　一、標準設備和配置王連接程序

　　一、標準設備和配置王連接程序

　　    連接RS485以創建GPRS DTU并將RS485連接到模擬設備

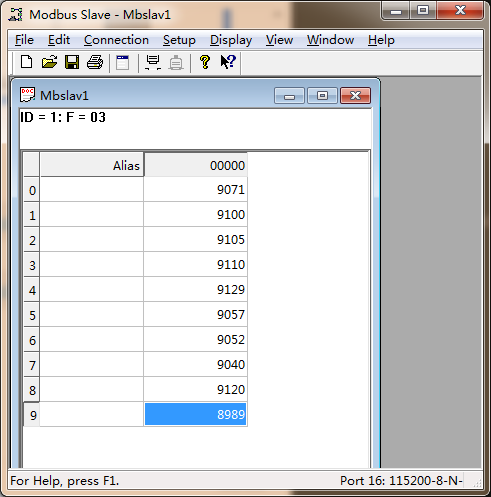

　　二、在設備管理器里面找到RS485物理串口(此處為COM7)，使用Modbus Slave軟件模擬支持Modbus協議的前端模塊

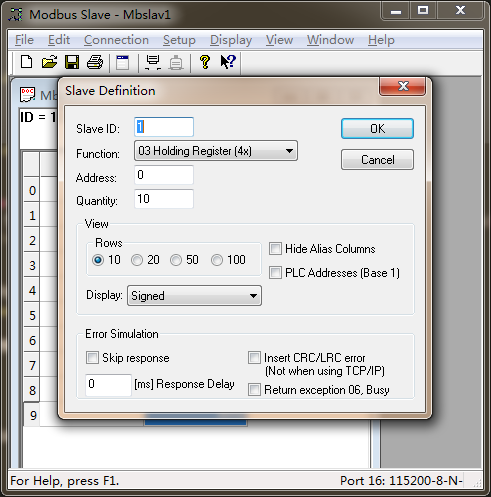

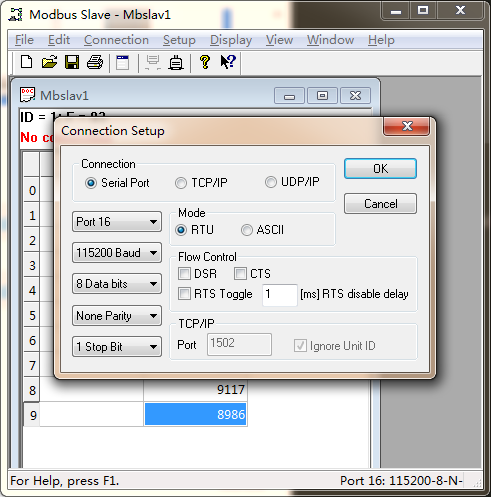

　　三、設置Modbus SLAVE參數

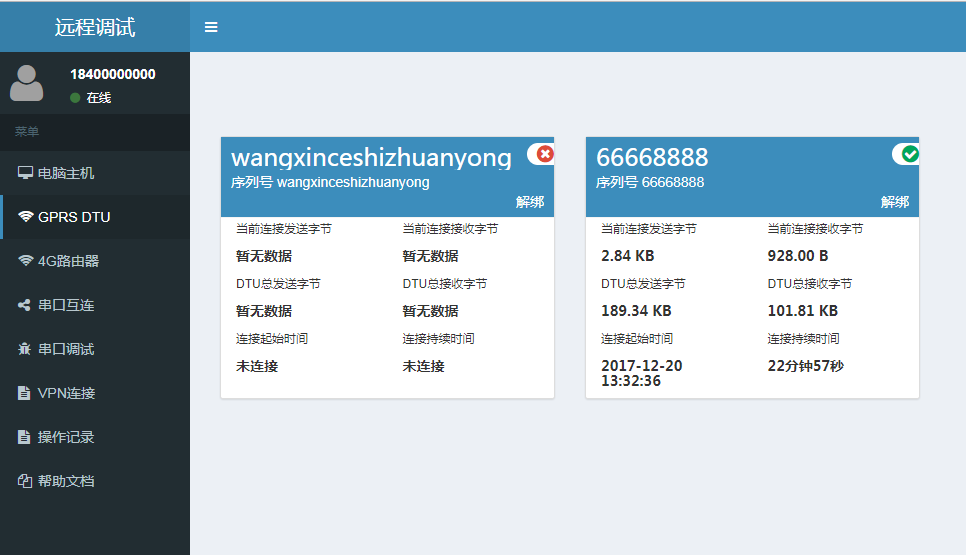

　　四、DTU必將創建虛擬云平臺，并通過計算機網絡建立虛擬串口

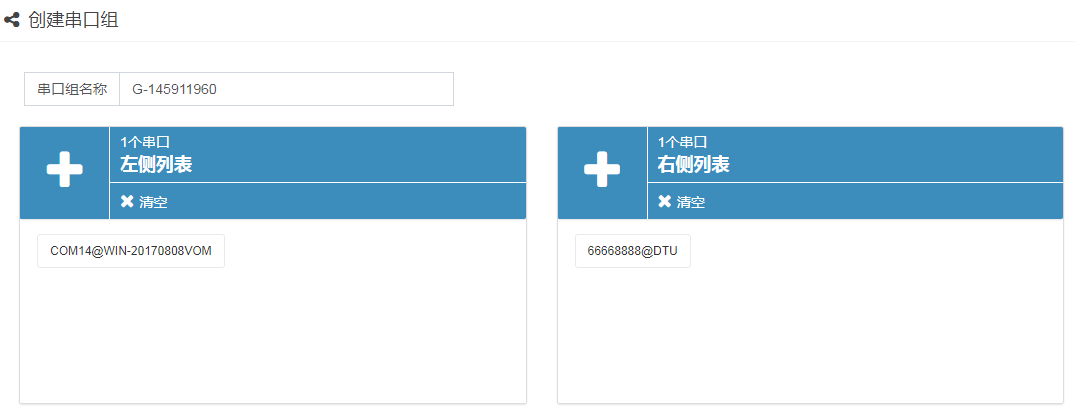

　　五、建立透明傳輸組(現在虛擬串口COM9和綁定DTU設備透明傳輸)

　六、使用　西門子plc1500控制(Modbus Rtu協議)作為現場的數據采集設備。在組態王組態軟件中定義的步驟如下：

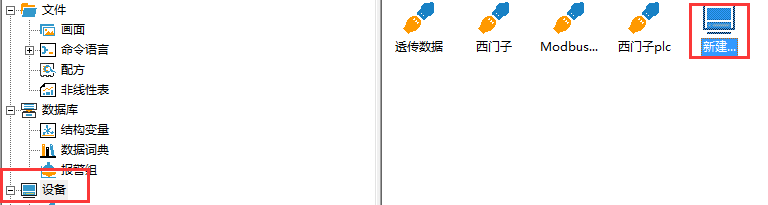

　　1、單擊設備以選擇新建。

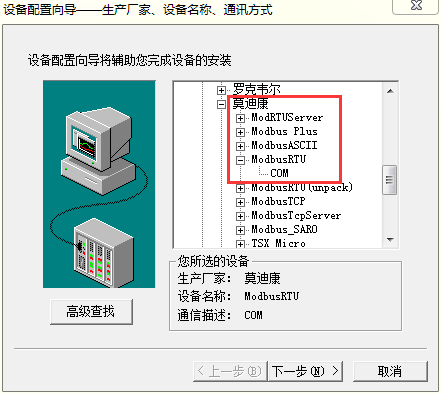

　　2、選擇設備驅動程序 - > PLC - > Modicon - > ModbusRTU - > COM

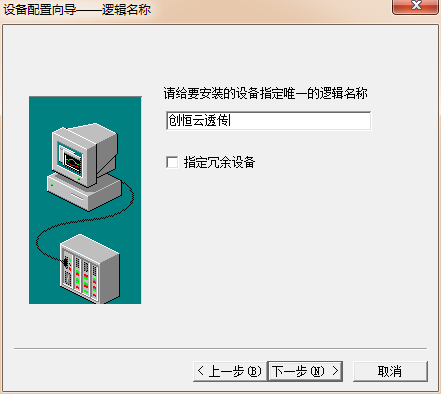

　　3、設置邏輯名稱(按照命名規則)

　　4、選擇串行設備，虛擬串口為com9

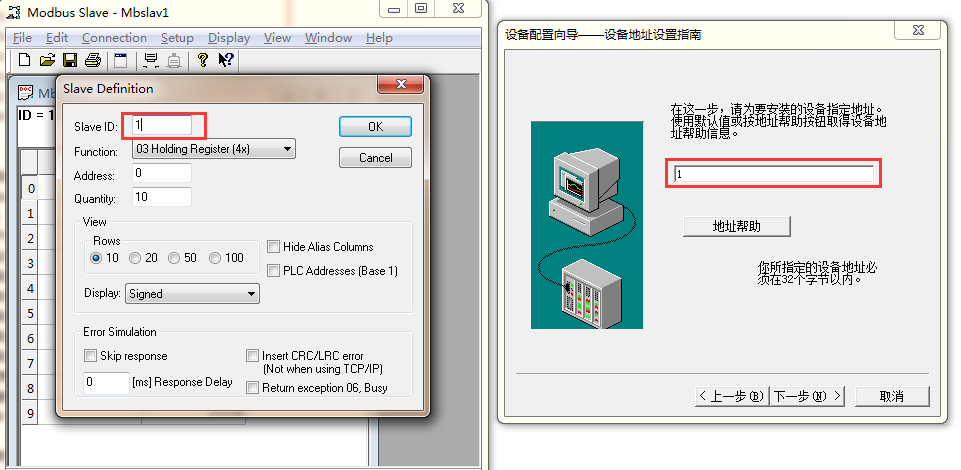

　　5、選擇器件地址(器件地址應與Modbus Slave設置的 ID號碼相同，此處為1)

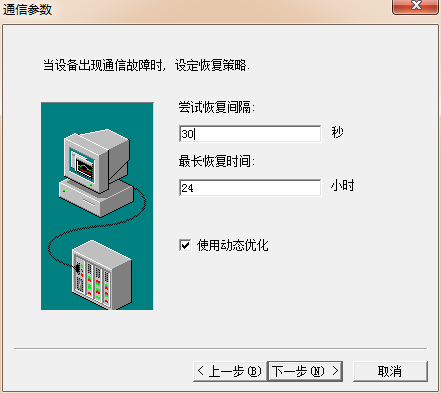

　　6、設置通信參數(無需其他默認值)

　　7、保存完成

　　七、在配置王中設置變量組，步驟如下：

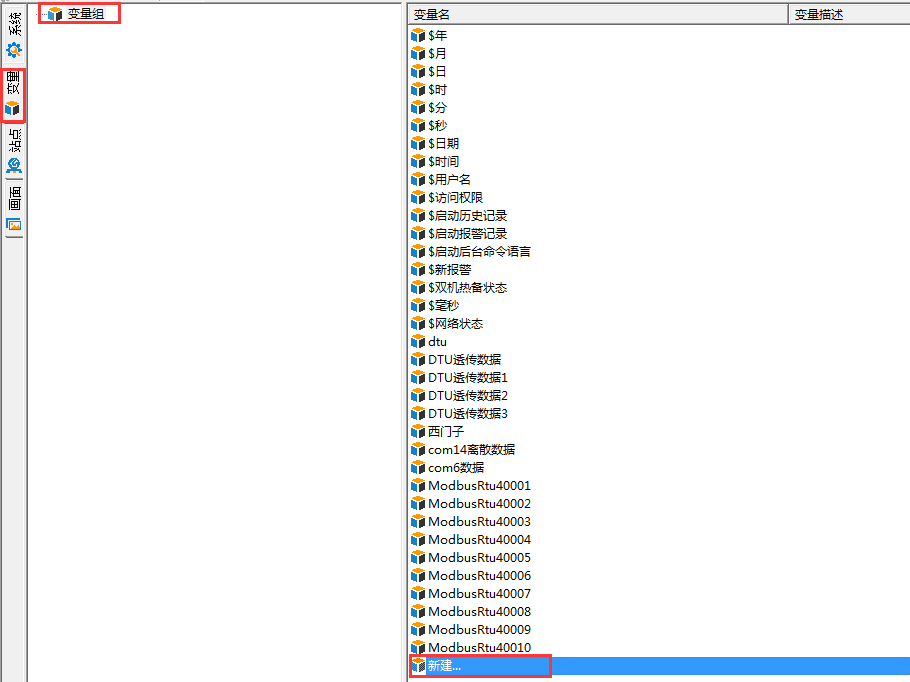

　　1、新建變量- >表點擊變量 - >選擇變量組 - >點擊新建

　　2 、定義變量(設備選擇新設備寄存器地址應與Modbus Slave設置的地址匹配。例如，如果我選擇的功能是03(4x)，則第一個寄存器的地址是40001)

　　3、根據步驟2綁定寄存器完成

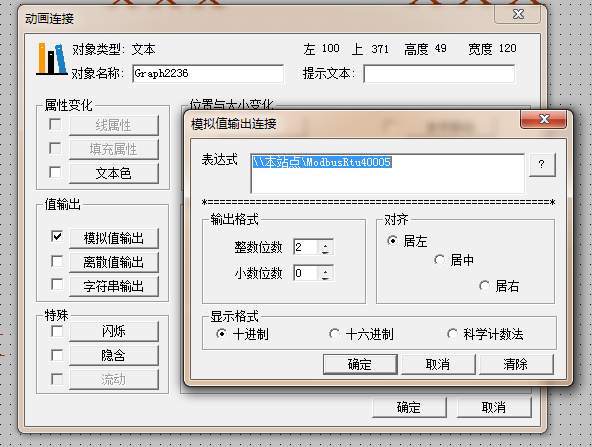

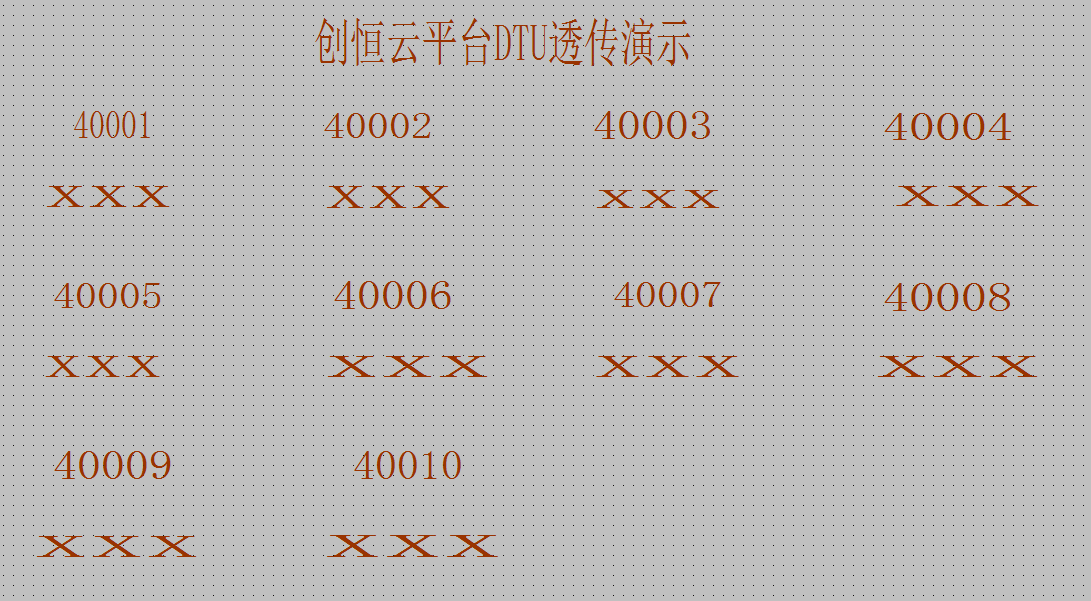

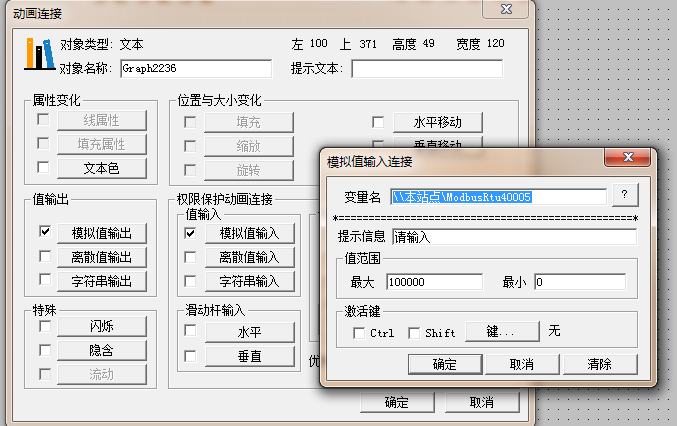

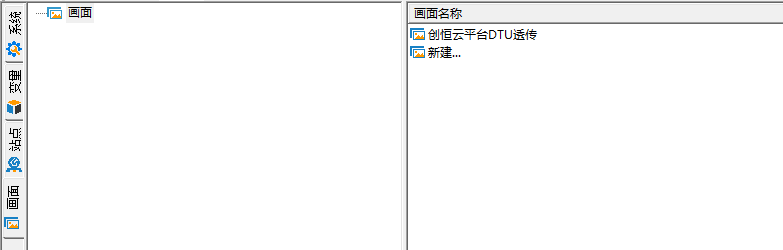

　七、在配置王中創建一個新的屏幕并綁定變量，步驟如下：

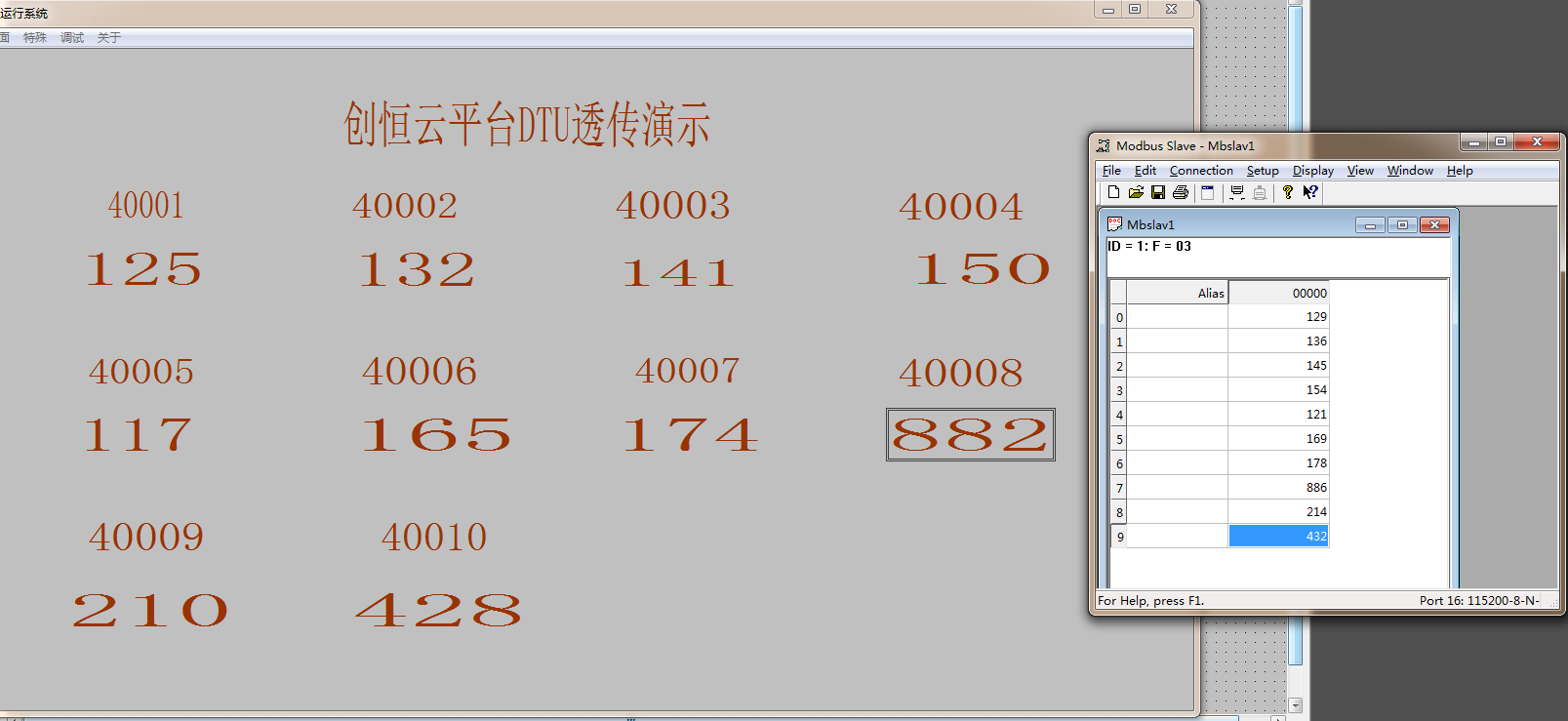

　　八、運行配置，效果如下：
