電感器和電容器在市場上由很多的類型和等級。根據以往的知識，如額定參數與元件尺寸的關系，印模均勻，難以區分，但隨著高技術和高質量材料的發展，性能得到了很大的提高。電感器和電容器。此外，近年來高性能電感器和電容器已成為全球需求的關鍵部件。

　  一、高性能電感和電容器的好處是什么?

　　使用高性能電感器和電容器具有很大的好處。在解釋具體的性能和功能之前，讓我舉一個例子。

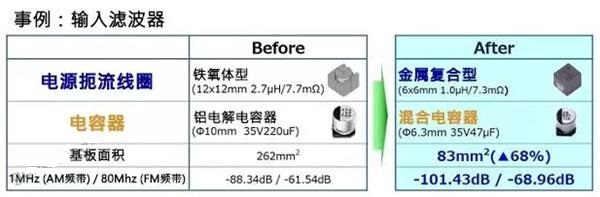

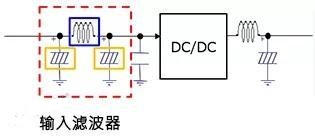

        輸入PI濾波器由鐵氧體型功率感應器和鋁電解電容器組成。本文以松下電器為例，介紹了一種金屬復合物(以下簡稱MC)型功率感應器和導電聚合物混合鋁電解電容器(以下簡稱混合電容器)。

        將功率電感由鐵氧體型改為mc型，元件尺寸可由12倍;12mm改為6倍;6mm，面積比為1/4。電容器由φ10毫米鋁電解電容器取代φ6.3毫米混合電容器。因此，輸入濾波器所占用的襯底面積由262毫米2變?yōu)?3毫米2，減少了68英寸。

　　與鐵氧體類型相比，MC型功率電感器具有比體積更大的儲能容量，并且飽和(DC重疊)電流也更大。在此示例中，它由區域1/4的元素替換。與電解電容相比，混合電容的尺寸和電容ESR非常低，可以承受較大的紋波電流。因此，可以替換尺寸小且尺寸小得多的電容器。

 　二、第二步，什么是金屬復合電源感應器

　　由于材料和結構的不同，金屬復合材料的功率電感比鐵氧體的類型具有更好的性能。松下的mc動力電感采用金屬復合芯，由獨特的金屬磁性材料和整體結構制成。與相同規格的鐵氧體相比，可以實現高達50<的小型化。飽和(直流重疊)電流的特征是較大的電流。同時交流電阻較低，提高了高頻操作的效率。此外，耐熱性和抗振動性也很好，可以保證車輛的高可靠性。

由于材料和結構的不同，金屬復合材料的功率電感比鐵氧體的類型具有更好的性能。松下的mc動力電感采用金屬復合芯，由獨特的金屬磁性材料和整體結構制成。與相同規格的鐵氧體相比，可以實現高達50<的小型化。飽和(直流重疊)電流的特征是較大的電流。同時交流電阻較低，提高了高頻操作的效率。此外，耐熱性和抗振動性也很好，可以保證車輛的高可靠性。

　　由于這些特性，可以更換表面安裝鐵氧體產品，并且可以實現磁棒和磁環型通孔安裝產品的表面安裝，并且可以實現大尺寸減小和低調節。

　三、什么是導電聚合物混合鋁電解電容器

　　鋁電解電容器是電解質為電解質的普通電容器，導電聚合物雜化鋁電解電容器(以下簡稱雜化電容器)是導電聚合物與電解質溶液結合而成的電容器。電解質。

　　松下電器的混合電容器結合了導電聚合物和電解質的特性，可在惡劣的環境條件下實現車載和工業設備的小型化。

　　(1)最大容量為1.5倍

　　(2)大波紋電流(最大1.4倍)

　　(3)高可靠性

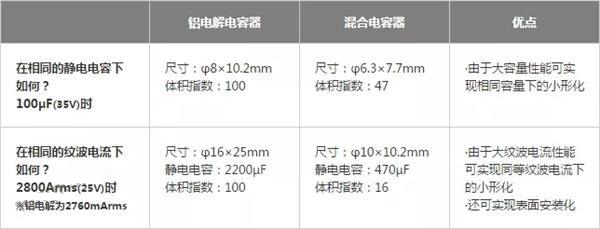

以下是在靜電電容和紋波電流相同的情況下混合電容器和鋁電解電容器之間的比較。

    四、高性能功率電感器和電容器及其應用

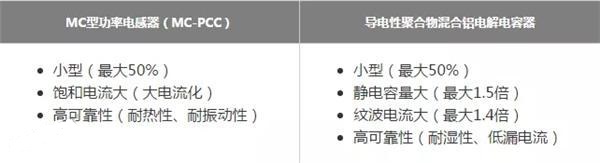

　　以下是松下電業有限公司的mc電力電感和混合電容器小型化、性能和可靠性提高的例子，并概述了它們各自的特點。確定了以下兩個特點，總結了該設備及電路的優點及相關應用。

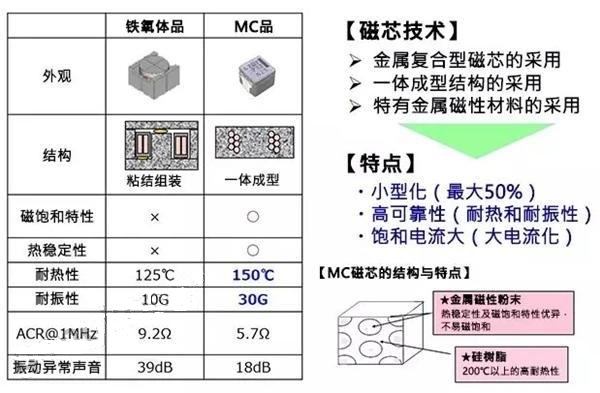

　   將電感與鐵氧體電感進行比較。

　　如上所述，這些部件最適合在汽車、通信基站、工業設備等方面使用，這就要求設備的小型化和使用高可靠性的環境。

　　需要小型化，高電流和高可靠性的應用示例

　　統一于放置過濾器等)

　　電機控制電路

　　DC/DC轉換器

　　電源電路
