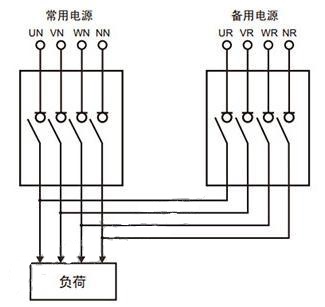

1、雙電源開關工作原理

　　雙電源開關控制器提供兩個電源(公共和備用)的實時檢測，當其中一個電源(公共電源或備用電源)斷電或缺相時，西門子plc控制器將發出切換命令，自動將電源切換到另一個電源(備用電源或公共電源)，以確保電源。連續性。控制器主要以?xún)煞N方式工作：自動模式和手動模式。

　　自動工作模式

　　(1)自恢復自恢復模式：控制器監視兩個電源。當兩個電源正常工作時，負載由公共電源供電;當公共電源發生故障(斷電或缺相)時，發出控制器A切換命令以自動將電源切換到備用電源。此時，負載由備用電源供電。當公共電源恢復正常時，控制器再次發出切換命令以將負載電力從備用電源返回到公共電源。

　　(2)自恢復模式：其工作模式類似于自恢復自恢復，但只有當備用電源也發生故障時才會自動返回公共電源，否則備用電源將始終供電負荷。

　　(3)電網發電機模式：當公共電源發生故障時，控制器輸出發電機啟動命令，短暫延時后，斷開公共電源。此時，負載由發電機供電;當公共電源恢復正常時，控制器發電機輸出發電機停止命令，電源自動切換到公共電源，負載通過公共電源返回供電模式。

　　手動模式

　　在手動模式下，電源不能自動切換，需要人工操作。主要有普通電源，備用電源和斷電再補償模式。

　 2、PLC的應用

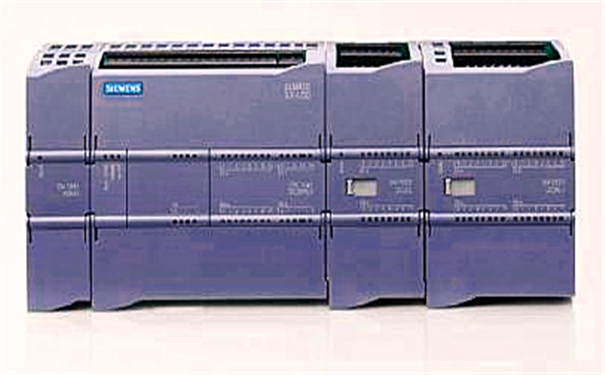

　　西門子plc可編程邏輯控制器，是一種專為工業生產而設計的plc控制系統。它為內部存儲程序使用一種可編程存儲器，執行邏輯運算，順序控制，定時，計數。面向用戶的指令，例如算術運算和通過數字或模擬輸入/輸出控制各種類型的機器或生產過程，它是工業控制的核心部分， PLC可靠性高，抗干擾能力強，功能強大，穩定性高，安全新能強，易學易用，體積小，重量輕。

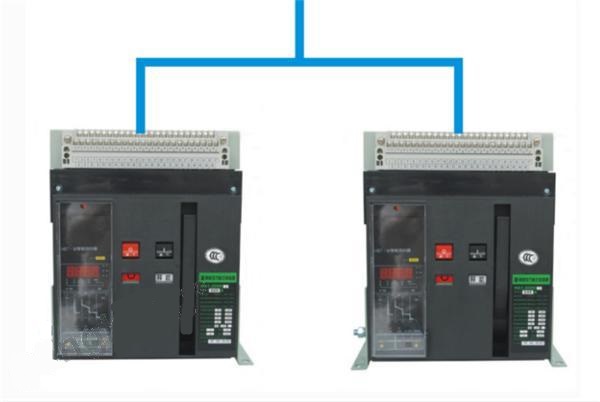

　　目前，西門子plc控制器已廣泛應用于冶金，石油，化工，電力，機械制造，汽車，紡織，交通，環保等各個行業。用法大致可分為以下幾類。 ：開關邏輯控制，模擬控制，運動控制，過程控制，數據處理，通信和網絡。雙電源開關主要控制執行器(斷路器)，實現通過開關量切換電源的目的，用PLC代替雙電源控制器，功能完全令人滿意。

　3、基于PLC的雙電源控制方案設計

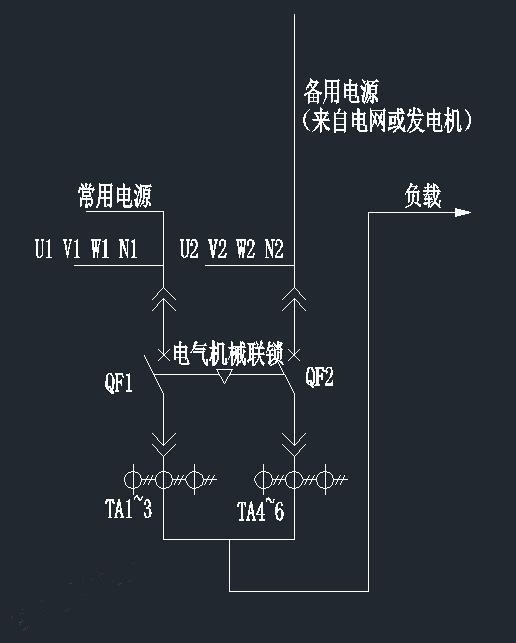

        如上圖所示，當PLC用于控制雙電源時，公共電源和備用電源的三相U1，V1，W1和U2，V2和W2的中間繼電器分別為連接，中間繼電器常開觸點信號連接到PLC的開關。當PLC檢測到相的中間繼電器觸點斷開時，它確定相缺失。如果三相繼電器觸點同時斷開，則電路的電源斷電。當PLC檢測到公共電源斷電時，西門子plc控制器發送啟動發電機指令，同時斷開QF1和關閉QF2，切換到備用電源;當公共端電源恢復正常時，西門子plc控制器發送發電機停止信號并同時接通QF2和關閉QF1，并將電源切換至市電電源。

　　另外，公共電源和備用電源側可以配備多功能儀表或電流電壓發送器。 PLC可以通過485端口或模擬端口讀取電源電流和電壓等參數，并根據各種應用設置過壓和欠壓、保護。

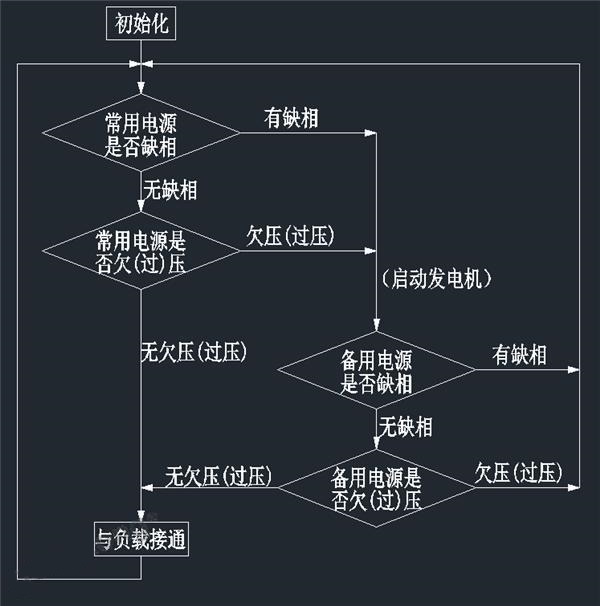

 　雙電源流程圖

　4、用PLC做雙電源控制器的優勢

　　(1)性能穩定可靠。因此，可以確保PLC程序的運行不受外部電磁干擾，并且可以正常工作。 PLC中使用的元件大多是非接觸式的，高度集成，數量不多，為可靠運行提供了物質基礎。在機械結構設計和制造過程中，為了使PLC安全可靠地工作，已經采取了許多措施來確保PLC能夠抵抗振動和沖擊。 PLC的工作模式是掃描加中斷，可以確保它可以有序地工作，避免了繼電器控制系統中經常發生的“冒險競爭”。始終確定控制結果，緊急處理緊急處理。該控制確保PLC及時響應緊急情況，使PLC可以可靠地工作。

　　(2)程序經濟，大大降低了成本。一些國產雙電源控制器數千美元，一些外國品牌控制器數萬美元。使用古美PLC作為雙電源控制器不僅性能可靠，而且大大降低了成本。在程序之后，不需要重復編程，并且后續項目可以直接應用于先前使用的程序。

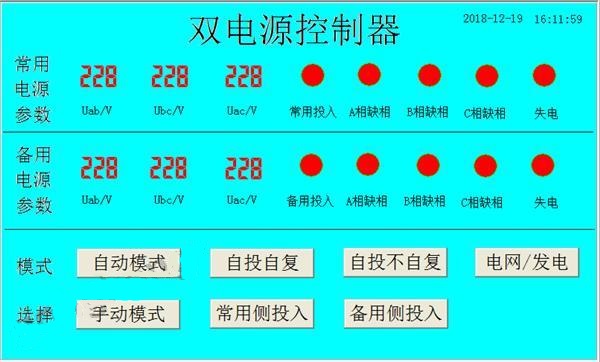

　　(3)觸摸屏人機界面更加人性化，畫面美觀，操作簡單，大多數傳統的雙電源控制器都是數碼管或簡單的LCD顯示器，由按鈕控制。使用mcgs7英寸觸摸屏作人機交互界面，使人機界面更加人性化，操作簡單，客戶還可以根據自己的需要?jiǎng)?chuàng)建個性化界面。
