前言

　　在西門子plcs7-200cpu模塊通信期間，它包括兩個基本概念，一個地址，兩個通信速度的。其中，所述地址是物理通信處理裝置的一個唯一的標識符，在一個系統中，在非重疊的通信協議地址時，重疊將被給予一次而不能工作。的通信速度，并直接連接到彼此進行數據交換裝置的高速通信鏈路必須一致。如果不是在一般的系統將無法正常工作。

　 1 MPI通信

　　作為研究一種方法簡便而容易進行實現的通信發展方式，西門子plcs7-300、西門子plcs7-400系列cpu大都采用集成有mpi通信系統接口或者tcp/ip以太網通訊，在沒有任何其他cp通訊卡的環境中，通過它可以很方便的實現cpu與計算機網絡之間存在或者cpu與cpu之間的連接。

　　1.1 MPI的通信和使用的常用形式

　　1.1.1 計算機使用MPI適配器與西門子plccpu建立一個連接

　　MPI適配器分為兩種，一種是串口9引腳接頭，連接在西門子plc cpu模塊上，另一種是USB接頭，連接在電腦端的usb接口。如下圖

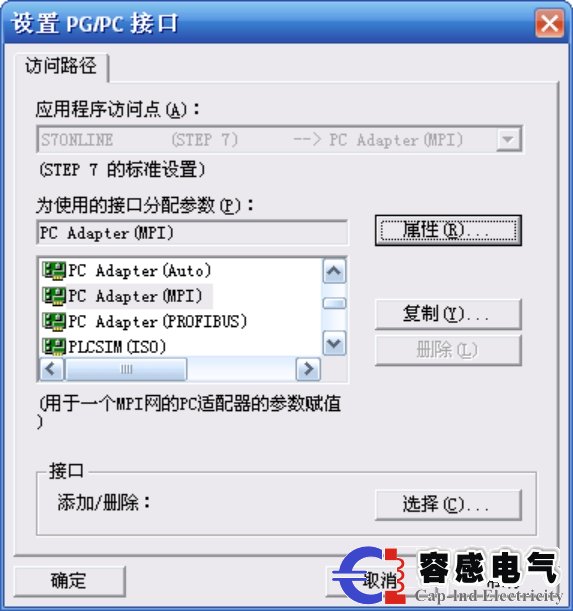

        此時，單擊屬性

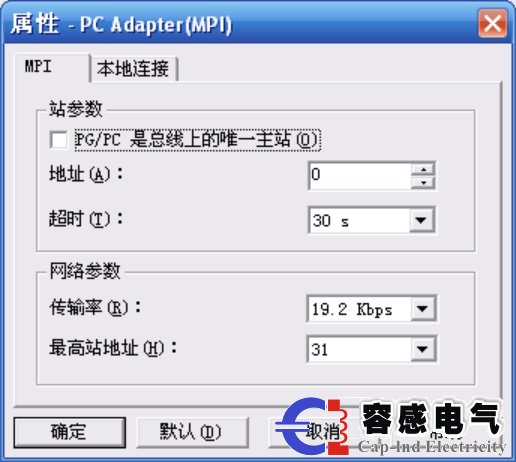

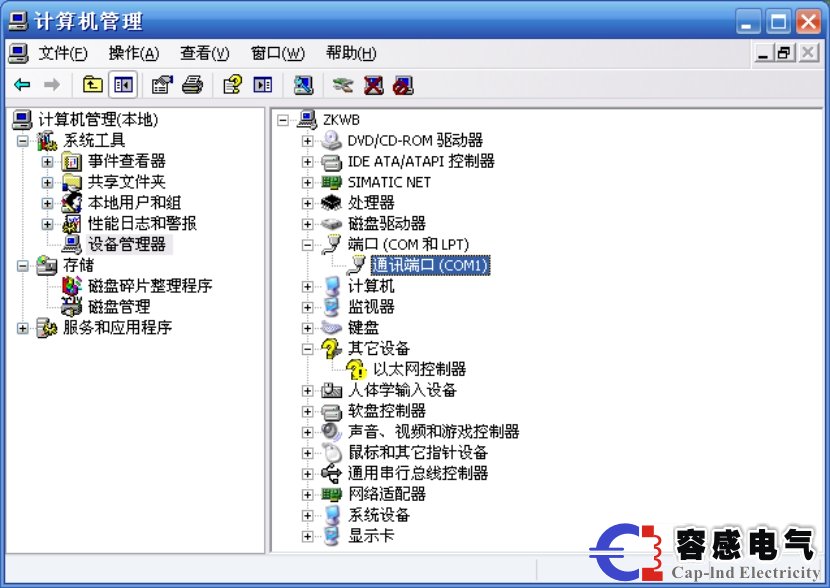

　　其中此處地址是計算機的MPI地址，設為0，傳輸率為計算機MPI協議的傳輸速率，應設為與cpu上的MPI口的傳輸速率一致，即上次硬件組態時mpi網絡的網絡速度，常見為187.5;若cpu為出廠設置，應該為19.2。而后單擊此界面上的本地連接按鈕，設置傳輸率為19200。實際應用中，若通訊報錯，還需要進入設備管理器

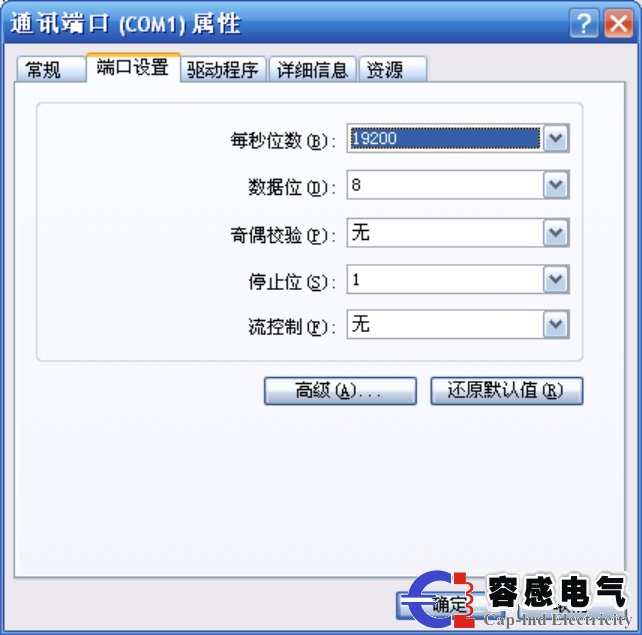

　　右鍵點擊通訊端口，選擇屬性，設置為以下畫面：

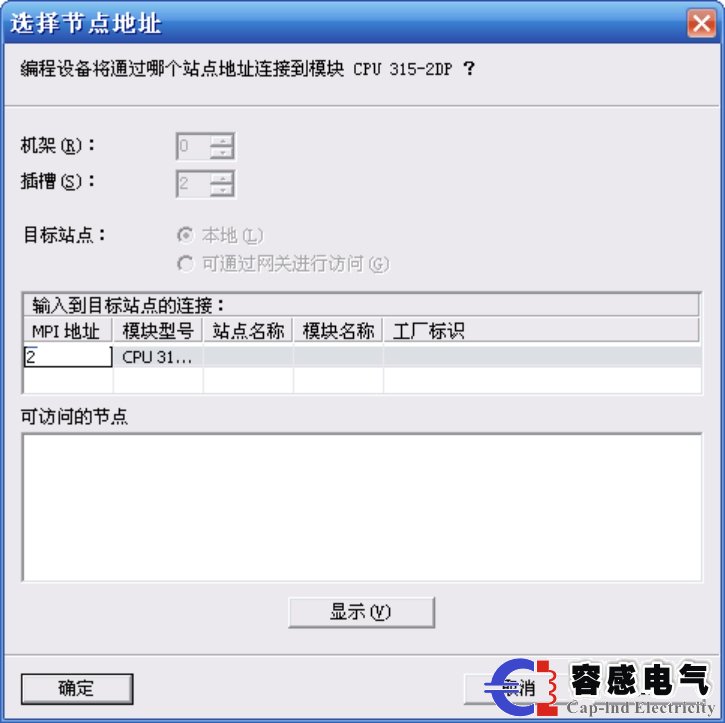

　　此時，再打開硬件組態程序，將硬件組態保存并編譯，而后單擊下載按鈕，此時，將出現以下界面：

　　此時，顯示框中輸入到目標站點的連接下將默認顯示出本次硬件組態中所組態的cpu型號以及其mpi地址，此地址若與上次組態且下載到cpu的地址一致，則可直接點擊確定進行下載，若不一致，比如上次下載的硬件組態中mpi地址為3，則此時可將MPI地址改為3，而后點擊確定下載，下載完成后cpu將重啟，重啟后MPI地址將改為2;或者點擊顯示按鈕，程序?qū)z測與此計算機相連的mpi設備并顯示，而后選中此設備，再點擊確定下載，如下：

　　下載完成后cpu將重啟，此時cpu將按照本次硬件組態所設置的參數運行。

　　而后，編寫相應的程序，下載并監視。
