西門子plc s7-1200系列的直接和間接尋址功能（1）
作者：西門子plc 發布日期：2019-10-18 22:38:32 閱讀：0
二維碼分享

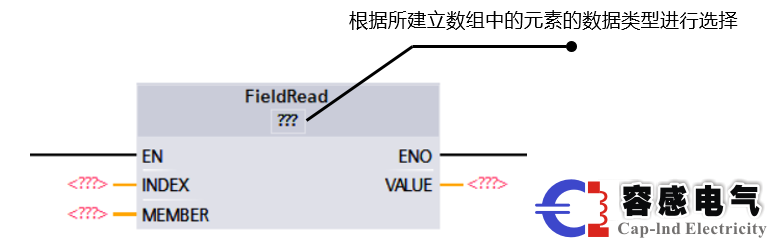

前面小編為大家介紹了西門子plc s7-200系列的間接尋址功能,我將介紹西門子plc s7-1200系列的間接尋址功能。 S7-1200系列的間接尋址功能與S7-不同。 200系列PLC的間接尋址功能，S7-1200系列PLC的間接尋址功能主要針對DB塊中建立的陣列，并根據索引的訪問和修改實現陣列中的元素值數組的值。讀或?qū)憽?在S7-1200PLC中，如果需要根據數組的索引值訪問數組中的元素，可以實現兩種方式：一種是通過熟悉的梯形圖編寫程序，另一種是用SCL編寫。編程模式。這樣的程序得以實施。示例說明： 假設您需要從一組數據中找到最大值，并記錄此最大值是此數據集中的第一個數據。 該功能首先以對每個人都比較熟悉的方式實現。這里我們需要使用指令來讀取字段或?qū)懭胱侄危噶钭x取值中相應元素的值，或者根據索引的下標值將數字寫入數組中的相應元素。在該示例中，僅需要讀取命令，并且指令位于移動操作指令中添加的“原始”文件中。 西門子plc讀取數組中元素值的指令格式如下：

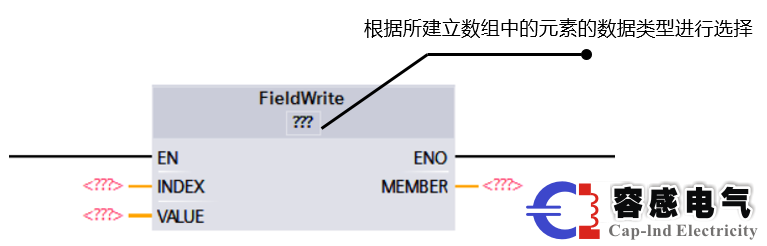

這意味著讀取數據中數據數組中data [5]元素的值并將其放入變量MW100中。寫入數組中元素值的指令格式如下：

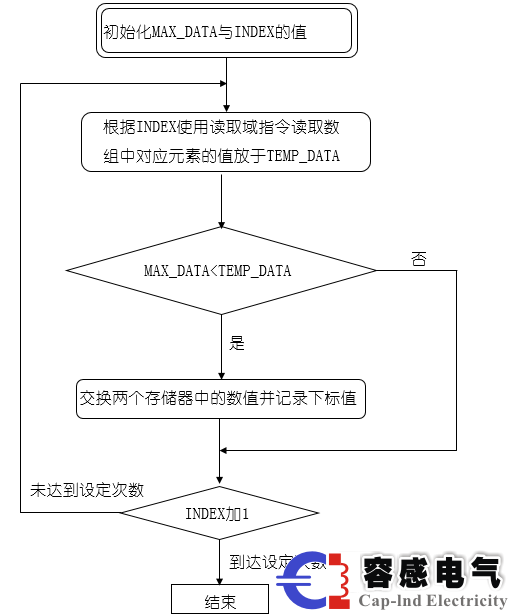

創建的元素，表示數據20被寫入數組中的數據命名為數據塊1中的可變數據[3]]元素的內存。在這種情況下，我們只需要使用第一條指令，然后根據示例中的需要設計梯形圖程序。程序編寫思路：這個例子是找到最大值，并記錄最大值的位置，編程思路：假設變量MAX_DATA為最大內存，然后根據下標值的數量讀取相應的值(INDEX) )中間使用的元素的值放在TEMP_DATA變量中，然后與MAX_DATA進行比較。如果MAX_DATA的值很小，則交換它并記錄INDEX值。
總結：以上內容就是小編為大家介紹的西門子plc s7-1200系列的直接和間接尋址功能（1），如果您有這方面的任何需求，歡迎大家咨詢?nèi)莞须姎猓覀儗⒔o您最真誠的服務。
