PLC在控制系統中的應用是基于自動控制技術、微機技術、三菱plc計數器和基于通信技術的新一代工業控制裝置。隨著微處理器技術的發展，三菱plc得到了迅速的發展，并在各個領域得到了越來越廣泛的應用。介紹了三菱PLC計數器在連桿松動機控制中的應用及應注意的問題。我希望這對你有幫助。

　一、簡述

        　氣缸體，曲軸，連桿，連桿中的凸輪軸和氣缸蓋是發動機的五個主要部件。連桿體和連桿蓋上的大孔通過螺栓和螺母與曲軸組裝在一起，通過氣體壓縮，點火和爆炸膨??脹為車輛提供前進動力。為了減少連桿大孔與曲軸之間的磨損并便于維護，在孔中設置薄壁金屬軸承襯套。在組裝發動機之前需要對連桿進行超聲波清潔。在清潔之前，需要拆下連桿螺母和螺釘以及連桿蓋。如圖1所示，它是連桿和活塞結構的示意圖。

　　圖1連桿和活塞結構圖

        連桿螺母的早期連接是用松散的槍手動操作的。隨著汽車工業的快速發展，汽車制造商根據零部件的設計標準制定了相應的裝卸技術標準，嚴格執行螺母的緊固扭矩和緊固方法，減少誤差，保證質量。因此，自動松動和緊固件是天生的。松動操作方式如下：將連桿總成放在松動機臺上，用雙手按開式起動按鈕按下連桿的大端環;使噴射槍推缸的位置松動使機的開口位置松動，使噴嘴的位置松動，使機開缸復位，根據操作員設定的松動參數松開控制器，發送松扭矩和放松槍，并實現放松控制器在控制下。松開螺母;擰開噴槍，將氣缸向后推，夾緊氣缸復位，然后松開。如圖2所示。

　　圖2松開機器地圖

　　二、控制系統構成

　　1. TWINCVI II控制器

　　　TWINCVIⅡ控制器可以控制一個或兩個手持ER或固定的EM電源工具?？刂破鞅辉O(shè)置為直接在工廠中使用。默認設置足以滿足大多數應用程序的需要。根據操作模式是同步的還是異步的，TWINCVI II包括一個或兩個控制站。應根據應用程序和軸的數量選擇操作模式?？刂破髂J(rèn)為異步模式。

　　圖3松開機器控制器

　　2.控制系統組成和功能

　　硬件配置和結構

　　PLC：Mitsubishi FX2N-32MR 1套

　　圓柱：SCJ 40 * 75 4套

　　松動控制器：TWINCVI II 1套

　　松動工具：EM60-20J 1對

　　其他：電氣元件，氣動閥門組件 1套

　　系統結構如圖4所示。

　　圖4系統組成結構圖

　　　PLC作為控制系統的核心器件，接收操作者的指令，判斷氣缸的位置，并將松動信號發送給松動控制器?？刂破鞲鶕?jù)設定的松動轉矩和角度發送松動信號。

　　三、電氣控制原理圖

　　　1.根據電氣控制要求，繪制電氣原理圖和接線圖，信號指示和繼電器由24VDC電源供電。 PLC控制器，松動控制器和電磁閥組由220VAC AC供電。如圖5，圖6和圖7所示。

　　圖5plc控制系統配電圖

　　圖6 PLC控制回路

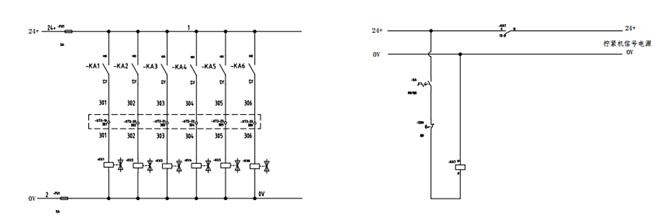

　　圖7電磁閥驅動和卸載功率控制

　　2.解鎖PLC和PLC之間的信號連接

　　信號說明：

　　就緒：就緒當控制器處于正常運行狀態時，此信號為“1”。

　　循環：對循環請求開始的響應。循環結束時減小到“0”。

　　Commons of Commons Relays

　　報表公共端引腳21失敗

　　符合性報告公共端引腳22

　　復位公共引腳23

　　一般公眾針4

　　除21/22/23以外的所有產出

　　循環編號循環編號：二進制代碼1-2-4-8-16。對于超過31的數字，通過總線網絡/鍵盤/ PC /條形碼/ ISaGRAF程序選擇循環。循環次數為n 1至n 250(每個通道250個循環)。

　　接受報告在報告周期結果且報告合格時向三菱plc報告。

　　拒絕報告當報告周期結果且報告不合格時，報告將發送到PLC。

　　啟動循環循環啟動只要信號為“1”，循環就會運行。當信號下降時，循環停止并將報告發送到PLC。

　　3，控制器和三菱plc輸入輸出接線標準

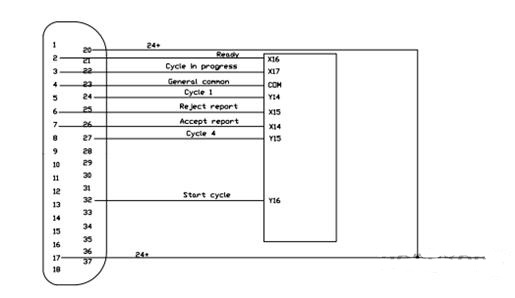

　　控制器和PLC之間的連接圖如圖8所示。

　　圖8擰下控制器和PLC的接線圖

　　四、設備運行狀況及優勢

　　發動機連桿松動自動工藝設計解決了人工操作造成的質量危害，提高了生產效率，具有良好的防錯能力，保證了擰緊過程的平衡，提高了后續在線質量控制水平。保證了裝配質量。在現代發動機裝配線中，活塞連桿全自動松動工藝的應用是一種創新，具有較好的擴展性，能更好地適應混合生產線規?；a(chǎn)的現狀。在發動機制造領域，大力推廣自動化工藝應用。該設備自2016年投入使用以來，運行穩定，工人得到了高度認可。
