隨著社會的發展,工業污水也日益增加,對環境污染有很大影響,西門子PLC在工業污水中的應用正好解決了這方面的問題，主要涉及污水處理plc控制系統設計,該設計采用“集中檢測和分散控制”的設計原則，采用DCS分布式控制系統，由計算機和現場設備連接。現場儀表，現場控制站和監控運行管理站通過總線連接在一起完成。集中控制系統，用于分散控制和集中操作和管理。

　　1.水處理系統的分類

　　本文設計中的西門子plc在工業污水中plc控制系統主要分為三部分：進水系統，加藥系統和出水系統，分別就地設置三個PLC控制站。PLC控制器使用西門子S7300系列的S7 315-2DP。它可以配置多個機架PLC系統和優越的CPU處理能力。并使用STEP7西門子編程軟件進行PLC編程。

　　在網絡部分中，在主監控系統和每個PLC現場控制器之間使用現場總計(PROFIBUS)進行數據通信。通過這種方式，簡化了系統結構，減少了設備和布線，增強了現場儀表的內部功能，減少了信號的往返傳輸，提高了系統的運行可靠性。

　　2.系統過程原理

　　這是水處理廠的工業系統設計。處理廠主要從河里取水，加藥，沉淀，加藥，過濾，最后供水。

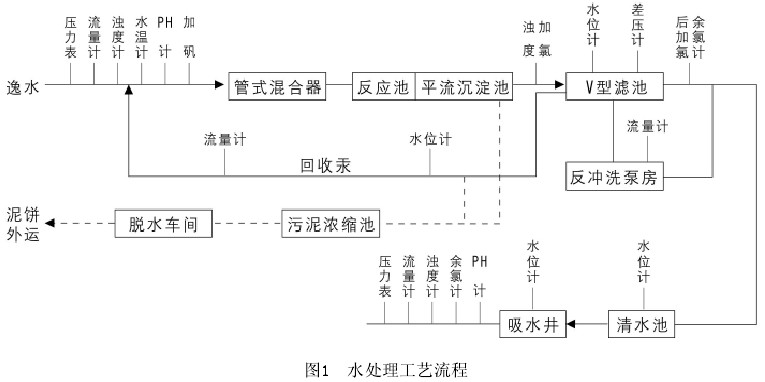

　　首先，粗略解釋圖1所示的流程圖：由逆變器控制的給水泵將河水吸入池中，然后傳感器，變送器進行數據采樣，入口流量和入口井由西門子plc控制。然后將液面加入管式混合器中進行混合和混合，然后進入反應槽進行反應，然后在平流沉淀池中沉淀。沉降的污泥流入污泥中進行濃縮，脫水，最后壓縮成餅狀物進行運輸。沉淀的水進一步進行濁度取樣，未完全沉淀的水通過回收泵返回管式混合器中沉淀。將完全沉淀的水氯化并滅菌，并在V型過濾器中過濾。然后對處理過的水進行余氯檢查。如果殘余的氯不足，則補充氯，此時，進一步引入一部分處理過的水。反沖洗泵房反復清洗V型過濾器，大部分水進入清水池，然后通過水泵排出。此時，將采集一系列清潔水樣以查看是否符合標準。

　　3. PLC的系統設計

　　污水處理plc控制系統由三個子控制站組成，每個子控制站位于配料室，過濾器控制室和泵房控制室。每個站都配有本地機架，并配置相應的監控終端。

　　主機和分布式I/O機柜通過PROFIBUS總線進行通信，并在站之間建立通信端口進行通信。

　　1號分控站主要完成水源參數的采集和監測，并監測加氯和沉淀池的過程。

　　2號分控站主要完成氯水位水位監測和反沖洗自動控制功能。

　　3號子控制站是泵房中水泵的控制;變電站的參數監測。采集參數：水泵啟動和停止，電機軸承溫度，泵水壓力，流量，可變配電總線電壓，電流，功率，其他高壓回路電流，管網測量點水壓值。

　　控制監控內容：通過管網測量點的壓力值測量，通過人員控制水泵的啟停和運行次數，同時采用變頻調速技術，自動控制供水和水壓。

　　4. PLC 3號分控站的程序設計

　　1)PLC機架分配如圖3所示。

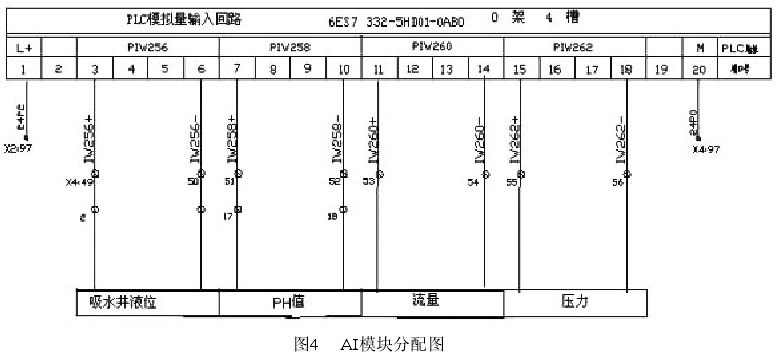

　　2)AI模塊的分配如圖4所示。

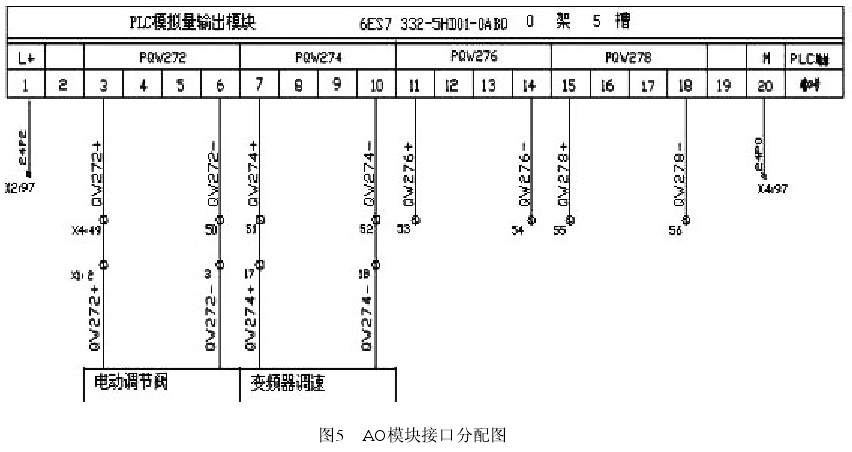

　　3)AO模塊分配如圖5所示。

　　4)梯形圖設計

　　該設計是水處理廠的第3個子控制站。已完成PLC的I/O端口地址定義和與變頻器的連接。只需在STEP 7軟件中更改PLC即可。配置：

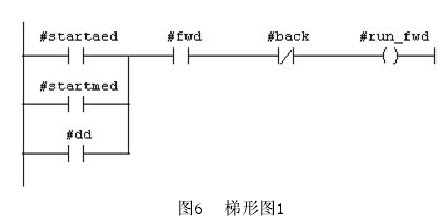

　　1)正向旋轉制作梯形圖。由于正向旋轉有三種控制方法，因此前端應與三種操作模式并聯：自動，手動和慢速。變量是前端的中間變量，如圖6所示。

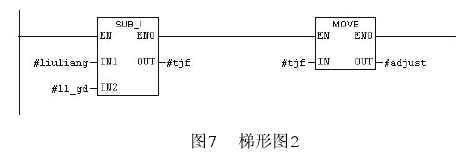

　　2)這是電動控制閥的梯形圖。由于原理是流量計收集的參數與給定參數進行比較，因此產生控制信號，因此使用減法器和MOVE，如圖7所示。

　　模擬輸入(AI)模塊，它顯示生產過程中的許多物理變化，如溫度，壓力，液位，流量，成分，由傳感器或變送器測量，轉換成電阻，電流，電壓信號，以及模擬過程相應地改變，這些信號是模擬量。增加了模擬功能的處理。 AO模塊將plc控制器計算輸出的數字運算結果轉換為相應的模擬信號(電壓或電流)，完成伺服電機和調節閥等執行器的控制，并將設定值輸出到直接數字控制系統。模擬輸出通道通常由數據緩沖器，數字/模擬(D/A)轉換器和驅動器組成。根據PLC程序，測量通過管網的測量點的壓力值，并且由工作人員控制泵的啟動和停止的次數。同時，頻率控制技術用于自動控制供水和水壓。

　　5.結論

　　本文針對水處理系統自動化程度低的現狀，設計并設計了PLC和DCS控制水處理系統。成功實現了變電站參數的變量監測，并收集了各參數水處理系統的自動控制。成功解決了人工檢測方法未適應工業水處理發展的問題，取而代之的是自動化，高度集成的水處理系統。

　　基于PLC的工業水處理控制系統實現了水質參數的收集，處理，顯示和控制，如濁度，pH值，電導率，溶解氧等.WINCC的使用顯示了每個傳感器和系統的運行狀態。屏幕。使維護更方便。經過反復試驗和校正，設計的控制系統穩定可靠，控制簡單方便，水質參數誤差也在可控范圍內。
