西門子plc電氣控制設計基本知識有以下幾個方面：

       1、電路圖： 電路圖使用各種電氣符號和圖表來表示電氣西門子plc控制系統中各種電氣設備，裝置和部件的關系或連接關系，解釋電力的工作原理，并指導各種電氣設備的安裝和接線和電路，運營，維護和管理。

　　2、主電路圖： 通用電路圖具有電路原理圖和電路接線圖

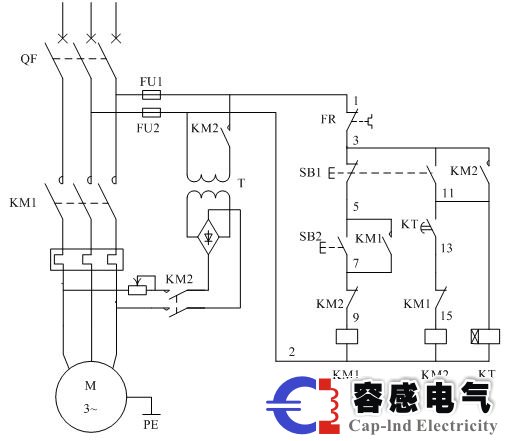

　　3、電路原理圖： 該示意圖用于說明西門子plc電氣控制電路的工作原理，各種電氣元件的相互作用和相互關系。

　　4、電路原理圖繪圖方法和原理：在電路圖中，分別繪制主電路，電源電路，控制電路和信號電路。所有電器的開關和觸點的狀態處于線圈未通電的狀態;手柄設置為零位;行程開關，按鈕等的接觸不受外力影響;生產機器是起始位置，為了便于讀取和搜索，在線路單元或包含接觸器和繼電器線圈的線路單元的側面，可以標記接觸器的區域編號和繼電器的觸點分布的位置,同一電氣設備的導電部分通常不會被拉到一起，并且應該用相同的附圖標記標記。

　　5、電氣接線圖的繪制方法和原理： 1.每個電氣的符號，字符和接線編號與電路原理圖一致;2.電氣接線圖應清楚地標明每個設備的相對位置以及它們之間的電氣連接。因此，同一器具的導電部件被拉到一起，并且通常用虛線框起以盡可能地反映實際情況;3.捆綁的電線可以用實線表示。當有許多電線時，只能在電氣端子上標出電線數量和電線方向。沒有必要畫出所有的電線; 4.接線圖應標明電線類型，部分，外殼類型，規格等。

　　小知識：在電器維護中，通常根據電氣設備的電流選擇電線直徑和保護。因此，重要的是基于已知條件確定電流。但是，在現場條件下通常沒有相應的計算設備，因此這應該掌握估算技術。 1.根據電機容量和電壓計算額定電流：估算公式：電機容量除以千伏數，商乘以0.76。在0.76中考慮的電動機的功率因數是0.85，效率是0.9。因此，對于一些低于10KW的電動機，所獲得的值較小，而對于功率高于500KW的電動機，所獲得的值較大,它指的是從發電機到負載的所有設備，它們直接連接到主電路以參與電力傳輸。第二種是間接的，即控制，保護，測量等。具體到開關柜，第一部分是指：母線、斷路器、隔離開關、變壓器(PT)、電流互感器(CT)、絕緣元件等;次要部分主要包括：監控系統、測量電路、保護接線及各類儀表、終端卡等。
